SBI-SLS/SL/SLL

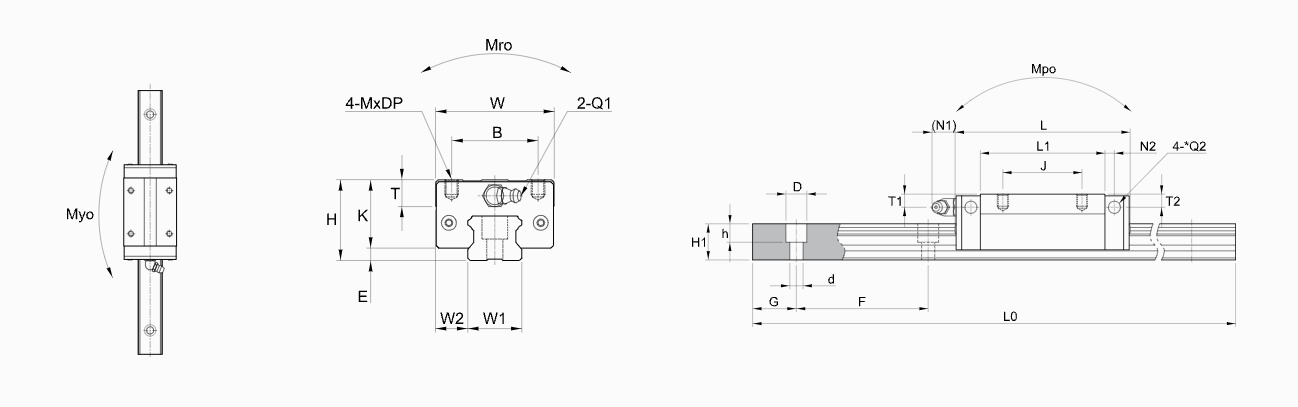

Bản Vẽ :
Link catalog :
https://www.sbclinear.co.kr/en/products/sbi-sls_en/
Thông Số Kỹ Thuật :
| Model | Download | Mounting dimension | Block dimensions | Rail dimension | Basic load rating (kN) |
Permissible static moment (N•m) |
Mass | |||||||||||||||||||||||||||
| H | W | L | E | Mounting tap hole | L1 | T±1 | K | Grease fitting | W1 | W2 | H1 | F | Bolt hole | G | Max length of rail LO |
|||||||||||||||||||
| B | J | M | DP | T1 | N1 | T2 | N2 | Q1 | *Q2 | d | D | h | C | Co | Mro | Mpo | Myo | Block (kg) | Rail (kg/m) | |||||||||||||||
| SBI15 SLS | FILE | 28 | 34 | 56.8 | 3 | 26 | 26 | M4 | 5 | 38.2 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4x0.7 | ø3.5 | 15 | 9.5 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3000 | 12.3 | 18.3 | 0.13 | 0.08 | 0.08 | 0.19 | 1.3 |
| SBI15 SL | FILE | 28 | 34 | 63.8 | 3 | 26 | 26 | M4 | 5 | 45.2 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4x0.7 | ø3.5 | 15 | 9.5 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3000 | 14.1 | 24.1 | 0.16 | 0.17 | 0.17 | 0.23 | 1.3 |
| SBI15 SLL | FILE | 28 | 34 | 79.4 | 3 | 26 | 34 | M4 | 5 | 60.8 | 10 | 25 | 8.5 | 5.5 | 7.8 | 3.8 | M4x0.7 | ø3.5 | 15 | 9.5 | 13 | 60 | 4.5 | 7.5 | 5.5 | 20 | 3000 | 17.1 | 31.7 | 0.21 | 0.29 | 0.29 | 0.31 | 1.3 |
| SBI20 SLS | FILE | 30 | 44 | 73.8 | 4.6 | 32 | 36 | M5 | 5 | 51.8 | 10 | 25.4 | 6 | 12 | 5.8 | 5 | M6x0.75 | ø3.5 | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 20.2 | 29.1 | 0.29 | 0.18 | 0.18 | 0.33 | 2.2 |
| SBI20 SL | FILE | 30 | 44 | 78.8 | 4.6 | 32 | 36 | M5 | 5 | 56.8 | 10 | 25.4 | 6 | 12 | 5.8 | 5 | M6x0.75 | ø3.5 | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 22.2 | 38.2 | 0.36 | 0.33 | 0.33 | 0.36 | 2.2 |
| SBI20 SLL | FILE | 30 | 44 | 96.4 | 4.6 | 32 | 50 | M5 | 5 | 74.4 | 10 | 25.4 | 6 | 12 | 5.8 | 5 | M6x0.75 | ø3.5 | 20 | 12 | 16.5 | 60 | 6 | 9.5 | 8.5 | 20 | 4000 | 27.9 | 50 | 0.47 | 0.56 | 0.56 | 0.47 | 2.2 |
| SBI25 SLS | FILE | 40 | 48 | 83 | 5.5 | 35 | 35 | M6 | 8 | 61 | 16 | 34.5 | 10 | 12 | 9 | 5 | M6x0.75 | ø3.5 | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 28.9 | 42.8 | 0.49 | 0.32 | 0.32 | 0.58 | 3 |
| SBI25 SL | FILE | 40 | 48 | 92 | 5.5 | 35 | 35 | M6 | 8 | 70 | 16 | 34.5 | 10 | 12 | 9 | 5 | M6x0.75 | ø3.5 | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 31.5 | 52.1 | 0.56 | 0.56 | 0.56 | 0.68 | 3 |
| SBI25 SLL | FILE | 40 | 48 | 108 | 5.5 | 35 | 50 | M6 | 8 | 86 | 16 | 34.5 | 10 | 12 | 9 | 5 | M6x0.75 | ø3.5 | 23 | 12.5 | 20 | 60 | 7 | 11 | 9 | 20 | 4000 | 36.7 | 64.4 | 0.69 | 0.84 | 0.84 | 0.82 | 3 |
| SBI30 SLS | FILE | 45 | 60 | 96.8 | 7 | 40 | 40 | M8 | 10 | 68.8 | 12 | 38 | 11.5 | 12 | 10.8 | 5 | M6x0.75 | ø5.7 | 28 | 16 | 23 | 80 | 9 | 14 | 12 | 20 | 4000 | 39.2 | 57.7 | 0.8 | 0.49 | 0.49 | 0.92 | 4.25 |
| SBI30 SL | FILE | 45 | 60 | 107.6 | 7 | 40 | 40 | M8 | 10 | 79.6 | 12 | 38 | 11.5 | 12 | 10.8 | 5 | M6x0.75 | ø5.7 | 28 | 16 | 23 | 80 | 9 | 14 | 12 | 20 | 4000 | 42.8 | 65.4 | 0.85 | 0.77 | 0.77 | 1.06 | 4.25 |
| SBI30 SLL | FILE | 45 | 60 | 131.6 | 7 | 40 | 60 | M8 | 10 | 103.6 | 12 | 38 | 11.5 | 12 | 10.8 | 5 | M6x0.75 | ø5.7 | 28 | 16 | 23 | 80 | 9 | 14 | 12 | 20 | 4000 | 51.3 | 84.7 | 1.1 | 1.3 | 1.3 | 1.36 | 4.25 |
| SBI35 SLS | FILE | 55 | 70 | 108.2 | 8 | 50 | 50 | M8 | 10 | 78.2 | 15 | 47.5 | 15 | 12 | 15 | 6 | M6x0.75 | ø5.7 | 34 | 18 | 26 | 80 | 9 | 14 | 12 | 20 | 4000 | 52 | 73.3 | 1.24 | 0.71 | 0.71 | 1.48 | 6.02 |
| SBI35 SL | FILE | 55 | 70 | 124.6 | 7.5 | 50 | 50 | M8 | 10 | 94.6 | 15 | 47.5 | 15 | 12 | 15 | 6 | M6x0.75 | ø5.7 | 34 | 18 | 26 | 80 | 9 | 14 | 12 | 20 | 4000 | 59.5 | 89.1 | 1.42 | 1.28 | 1.28 | 1.82 | 6.02 |
| SBI35 SLL | FILE | 55 | 70 | 152.6 | 7.5 | 50 | 72 | M8 | 10 | 122.6 | 15 | 47.5 | 15 | 12 | 15 | 6 | M6x0.75 | ø5.7 | 34 | 18 | 26 | 80 | 9 | 14 | 12 | 20 | 4000 | 71.3 | 115.3 | 1.83 | 2.12 | 2.12 | 2.32 | 6.02 |
| SBI45 SL | FILE | 70 | 86 | 142 | 9 | 60 | 60 | M10 | 13 | 108 | 17 | 61 | 20.5 | 13.5 | 19.3 | 6.5 | PT1/8 | ø5.7 | 45 | 20.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4000 | 79.2 | 116.3 | 2.48 | 1.9 | 1.9 | 3.08 | 9.77 |
| SBI45 SLL | FILE | 70 | 86 | 174 | 9 | 60 | 80 | M10 | 13 | 140 | 17 | 61 | 20.5 | 13.5 | 19.3 | 6.5 | PT1/8 | ø5.7 | 45 | 20.5 | 32 | 105 | 14 | 20 | 17 | 22.5 | 4000 | 94.8 | 150.5 | 3.21 | 3.14 | 3.14 | 4.23 | 9.77 |
| SBI55 SL | FILE | 80 | 100 | 172.4 | 12 | 75 | 75 | M12 | 18 | 131 | 21 | 68 | 22 | 13 | 22 | 8 | PT1/8 | ø8.7 | 53 | 23.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4000 | 127.3 | 181.8 | 4.81 | 2.97 | 2.97 | 5.04 | 13.72 |
| SBI55 SLL | FILE | 80 | 100 | 211.8 | 12 | 75 | 95 | M12 | 18 | 170.4 | 21 | 68 | 22 | 13 | 22 | 8 | PT1/8 | ø8.7 | 53 | 23.5 | 38 | 120 | 16 | 23 | 20 | 30 | 4000 | 147.9 | 224.5 | 5.95 | 4.78 | 4.78 | 5.82 | 13.72 |
| SBI65 SL | FILE | 90 | 126 | 219.8 | 19 | 76 | 70 | M16 | 16 | 170.4 | 26 | 71 | 14 | 13 | 14 | 10 | PT1/8 | ø8.7 | 63 | 31.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4000 | 188.3 | 261.7 | 8.24 | 5.57 | 5.57 | 9.1 | 23.17 |
| SBI65 SLL | FILE | 90 | 126 | 272.2 | 19 | 76 | 120 | M16 | 16 | 222.8 | 26 | 71 | 14 | 13 | 14 | 10 | PT1/8 | ø8.8 | 63 | 31.5 | 53 | 150 | 18 | 26 | 22 | 35 | 4000 | 232.5 | 354.1 | 11.15 | 9.86 | 9.86 | 11.98 | 23.17 |
